概述
GCS 系列开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60)Hz，额定工作电压 380V (400)、(600)，额定电流为4000A及以下的发电、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
一、基本技术参数
额定绝缘电压：交流 AC660V
额定工作电压 主电路：交流 AC380V
辅助电路：交流 AC380、220、24V
额定频率：50Hz
水平母线额定电流：≤4000A
垂直母线额定电流：1000A
额定峰值耐受电流：105 (176) KA
额定短时耐受电流：50 (80) KA
二、低压成套开关柜使用条件
1.低压成套开关柜海拔高度不超过200m。
2.没有火灾，爆炸危险，严重粉尘，剧烈震动，雨水侵洗的户内。
3.周围空气温度不高于+40℃，且24小时内平均温度不超过+35℃，不低于-30℃。
4.空气清洁，且相对湿度在高温度+40℃时不超过50%。在较低温度时允许有较高的相对湿度，如+20℃时为90%。
5.若上述使用条件不能满足，因由用户和制造商协商解决。
三、主要技术参数
|
项 目 |
规 格 |
||
|
符合标准 |
IEC439,NEMA,ICS-2-322 |
||
|
防护等级 |
ICE IP40,NEMA TYPE-1 |
||
|
额定工作电压 （V） |
AC380 |
||
|
频率 （HZ） |
50 |
||
|
额定绝缘电压 （V） |
660 |
||
|
控制电动机容量 （KW） |
0.45～155 |
||
|
机械寿命 （次） |
500 |
||
|
额定电流（A） |
水平母线 |
1600，2000，3150 |
|
|
垂直母线 |
630，800 |
||
|
主电路触头插接件 |
200，400，630 |
||
|
辅助电路触头插接件 |
10，20 |
||
|
馈电电路大电流 |
PC柜 |
1600 |
|
|
MCC柜 |
630 |
||
|
受电电路 |
1000，1600，2000，2500，3150 |
||
|
额定短时耐受电流（KA） |
值 |
50，80 |
|
|
峰值 |
105，176 |
||
|
耐压 |
2500 |
||
1. 本产品符合IEC439标准，电气制造商协会NEMA标准及ZBK36001-89国家专业标准 。
2. 在PC方案中，具有3150A以下受电、母联、馈电等功能，选用国产CW1，HSW1、AH型等断路器或进出口ABB公司，schneider公司等智能型断路器，作为主开关，操作方便，可靠。
3. 在MCC方案中，具有630A以下馈电、照明、电动机、功率补偿等功能，选用国产DZ20，Q、CM1、HSM1、系列产品及进出口ABB公司，schneider公司塑壳开关作为主开关。
4. 受电主开关具有短路瞬时，短及过载保护，客户可以根据系统配合需要，选择保护型，且具有自投，无自投和切换控制供客户选用。
5. 水平母线具有单母线分段和不分段两种，采用单母线分段时，母线开关具有自投，无自投和切换控制。
6. 电动机控制回路具有短路瞬时，过载、欠压、释压及断相保护、交流接触器可以采用无声运行，具有节能作用，客户可以根据工程的需要选用我厂的标准整流系统或自行设计环行供电整流系统 。
7. 超过本样本所列电动机控制容量，可用固定式安装。
8. 我厂可以根据用户的需要，生产非表产品。本产品为三相五线制，可以满足不同客户需要。
9. 根据IEC标准和元件特性，本产品降容系数为0.7~0.8。
五、低压成套开关柜注意事项
1.环境条件：配电室在土建，安装完成后，且地板洁的条件下，才能进柜拼装，严禁边土建，边装修，边安装 。
2.安装时，将宇轩低压成套开关柜柜体牢牢锁紧在安装槽上
3.拼装完成后，应认真检查柜体内部，特别是水平母线室、垂直母线室，功能单元室，是否有影响电性能的异物，或尘埃，并干净
4.通电使用前，将全部功能单元抽出插入各一次，并对主开关关合各一次，检查开关是否接触良好，连锁机构是否可靠。
5.检查各地接地点是否接触良好。
六、低压成套开关柜订货须知
用户订货时，请提供下列资料：
1.主电路方案号及二次原理图方案号（或主电路系统图和二次原理图）；
2.按所选方案的电气原理图列出电器明细表。（标出电器元件型号及具体的技术数据）；
3.系统运行时排列顺序图；
4.如配用母线桥需提供开关柜的平面布置图。

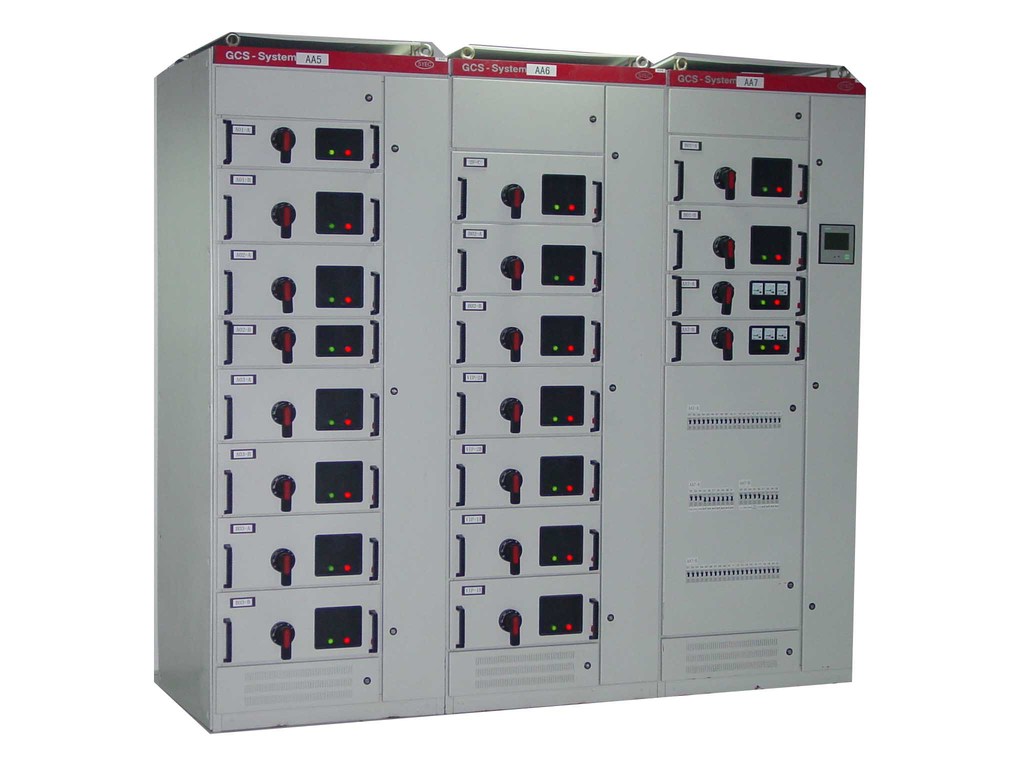

低压成套开关柜展示
